樓宇自動化系統的結構體系龐大，有很多子系統的軟硬件組成，但是就整個系統的核心來說，主要有中央控制室、控制器和布線三大部分。下面三水就樓宇自動化系統三大核心設計為大家分享。

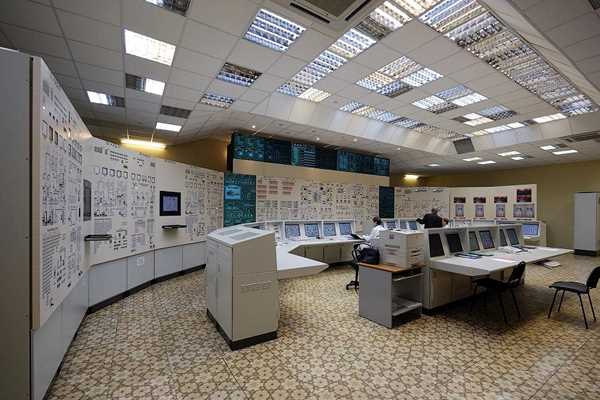

一、中央控制室設計

中央控制室的設備需盡量靠近控制負荷中心，距離強電磁設備及其干擾場所大于15米，為避免突發停電狀況發生時影響樓宇內的正常工作，需設計備用電源備，變配電控制系統的主要功能在于監測電氣設備狀態及故障報警等，樓宇包含較多的內變頻器、電機等大功能電器設備，在設計電源時需滿足樓宇自動化系統內的整體用電負荷，以保證系統的穩定運行。

二、控制器設計

作為樓宇自動化系統的關鍵部分，現場控制器需滿足系統設計指標，為確保現場控制器設備正常運轉，就需確保線路、管道及與強電磁干擾環境保持合理的距離，PLC整體輸入及輸出預留超出20%的裕量以滿足系統整體設計需求，在此基礎上完成設備安裝，并對功能進行調試，通過應用模塊化管理模式以便于后期開展維護等工作，實現自動高效的系統管理。

三、布線設計

以智能樓宇實際情況為依據，設計樓宇自動化系統的電源布線時，要結合使用網絡通信設備部署方式實現布線的靈活高效（即綜合布線系統PDS），以保證系統高效穩定的運轉，信號線在使用電纜布線時需進行嚴格控制，完成信號傳輸線路的分槽式設計，對計算機和網絡控制器等設備布線過程中，需同其他共用接地干線完成有效連接，以滿足電氣設備的運行需求，進一步提高樓宇電氣自動化系統的穩定性。

本文對于樓宇自動化系統的中央控制室、控制器和布線三大部分的設計進行了詳細的解讀，大家可以作為參考，相信會有所收獲的。
