地面線槽的敷設可以說是樓宇自控工程的重點工程項目之一，直接影響著整個樓宇自控的實現效果。今天三水就地面線槽的敷設安裝工藝為大家詳細介紹一下，大家可以參考一下。

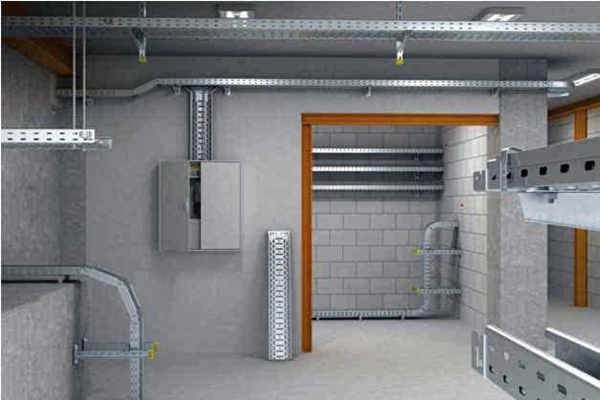

1.彈線定位

根據樓宇自控工程設計圖紙確定線槽走向，從始端至終端找好水平線或垂直線，用粉線袋在線路的中心外進行彈線，按照設計圖要求及施工驗收規范規定，分別找出分線盒、分線口及支架的具體位置，用鉛筆分別標注。

2.線槽敷設

線槽每隔1—1.5m處應有固定支架及調節支撐。分線盒、插座盒、出線口均設有調節支撐，調節支撐的底板應跟結構層固定，防止土建施工時移動地面線槽的予定位置。線槽表面混凝土保護層應達到20mm以上，多槽敷設表面混凝土保護層應達35mm，同時采用敷鋼絲網進行澆筑，否則地面易開裂。連接器、分線盒、線槽接口處應有專用密封膠涂抹密封，防止土建施工時泥漿滲入。予埋分線盒、出線口時應安上塑料防護蓋，澆筑混凝土?xí)r設專人看護，發現問題及時處理。

3.跨接地線焊接

依據樓宇自控工程施工規范，確定跨接線規格。地線兩端焊接面不小于該跨接線截面的6倍，焊縫均勻牢固。

4.出線口、分線盒安裝

安裝過程中一定要縱橫平直，確保室內整體效果美觀。導線除分線盒、出線口可以有接頭外其線槽內不得有任何接頭。分線盒、插座盒、出線口底座在安裝時應低于完成地平面3—10mm，以利于蓋板的正常安裝。

5.槽內配線

首先清掃線槽，可先將帶線穿插至出線口，然后將布條綁在帶線一端，從中一端將布線條拉出，反復多次可將線槽內的雜物和積水清理干凈，也可用空氣壓縮機將線槽內的雜物和積水吹出。放線前應先檢查管及線槽連接處的護口是否齊全，其放線和導線連接部分與其它管路敷設形式大致相同。樓宇自控工程敷設線纜應注意以下基本原則：

a.同一路徑不同回路絕緣導線設計于同一線槽內，但同一槽內強電回路必須能同時切斷電源；

b.線槽內導線總截面不應超過線槽內截面的30%；

c.強弱電回路應分槽敷設；

d.不同電壓回路交叉時應在分線盒處采用金屬隔板隔開。

6.線路檢測

線路檢查及絕緣遙測按相關規范操作。

7.面板安裝

配合裝修，依據各出線口用途，安裝相應的終端面板。

如上所述，三水智能化將樓宇自控工程地面線槽的敷設安裝工藝分為彈線定位，線槽敷設，跨接地線焊接，出線口、分線盒安裝，槽內配線，線路檢測以及面板安裝七步，可以說是十分詳細了，希望對大家有所幫助。
